ZY-PCB600｜PCB/FPC 激光打码机
精准、稳定、可追溯
专为芯片载板、PCB多层板与HDI而生的全自动激光打码方案
激光器
5~10W @ 532nm
BOX范围
160×160mm
可加工PCB尺寸
406×508mm ～ 510×610mm
打标位置精度
±0.05mm
上下料方式
自动上下料
定位方式
CCD视觉定位 + 红外激光定位
核心卖点概览
ZY-PCB600 PCB/FPC 激光打码机的优势特性
高品质激光
光束质量好、功率稳定性高，适配白油/绿油/黑油/红油等多种油墨表面。
即打即读
打标后立即读取并校验，防重码、杜绝漏码。
高精度定位
CCD视觉 + 红外激光双定位，定位精准、打标精度高达 ±0.05mm。
全自动上下料
减少人工干预，稳定节拍，优化整线产能。
数据闭环
支持明码/二维码，多维编码映射生产批次/日期等信息，实现全流程追溯。
软硬一体
自研软件支持个性化/定制化需求，并可无缝对接 MES 系统。

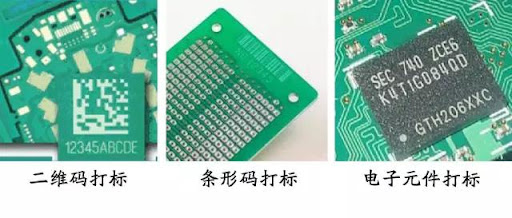

典型应用
芯片PCB载板 / PCB多层板 / HDI 等的全自动激光打码
工业级精密打码解决方案
为半导体与电子制造行业提供高精度、高效率的激光打码服务
ZY-PCB600 技术规格
PCB/FPC 激光打码机关键参数
| 项目 | 规格 |
|---|---|
| 产品型号 | ZY-PCB600 |
| 激光器 | 5~10W @ 532nm |
| 打标范围（BOX） | 160×160mm |
| 可加工板尺寸 | 406×508mm ～ 510×610mm |
| 打标位置精度 | ±0.05mm |
| 上下料方式 | 自动上下料 |
| 定位方式 | CCD视觉定位 + 红外激光定位 |
技术优势
高精度定位系统，确保打标精度达到±0.05mm
绿光激光器（532nm）适合各类PCB表面材质
双重定位技术确保打标位置准确无误
支持大尺寸PCB板，最大可达510×610mm

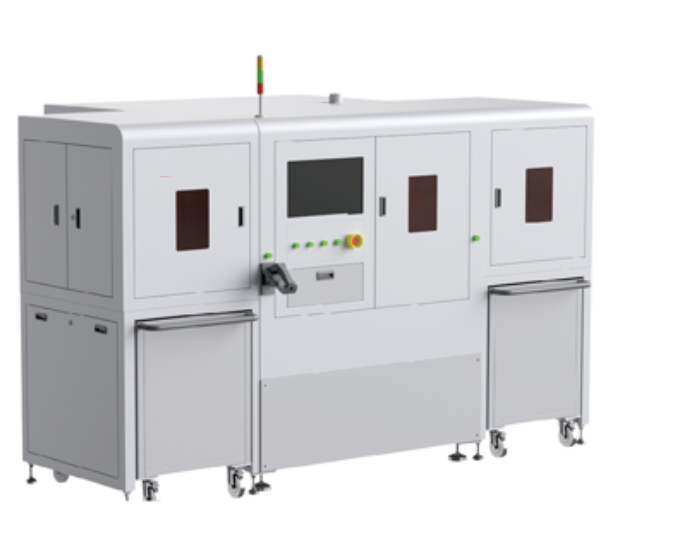

ZY-PCB600 PCB/FPC 激光打码机
专为半导体与电子制造行业设计的高精度激光打码设备，集成自动上下料系统与双重定位技术。
PCB 激光打标技术与能力
面向 PCB/FPC 制造的先进工艺解决方案
核心能力
多墨水兼容性
兼容白、绿、黑、红等多种表面涂层，确保最佳对比度与长期可读性。
稳定编码与防错机制
支持编码规则校验、重复编码拦截、漏打检测，并可一键导出异常追溯。
在线验证
内置在线读码器，实现打标 → 读取 → 结果写入的一体化无缝操作。
高精度与一致性
高速精密模组结合负压吸附平台，提升小尺寸编码元素的边缘清晰度与一致性。
软件集成与 MES 互联
支持标准化通信协议（TCP/OPC 等），可无缝对接 MES/ERP/WMS 系统，打通物料编号、批次信息与产线数据。
常见问题解答
关于 ZY-PCB600 激光打标系统的常见问题
Q1
ZY-PCB600 适用于哪些板材？
设备主要针对 芯片载板、多层 PCB 板以及 HDI 板，兼容多种阻焊层表面，包括白色、绿色、黑色和红色。
Q2
激光打标的二维码是否容易褪色或脱落？
激光打标形成 永久性标识，不会因摩擦或高温而脱落，相比喷墨方式具有更高的可靠性和寿命。
Q3
能保证怎样的打标精度？
通过 CCD 视觉定位 + 红外激光定位，ZY-PCB600 可实现 ±0.05mm 的高精度打标，确保二维码与字符清晰可读。
Q4
设备如何防止重复码或漏打？
内置的 实时打后读系统 会在打标完成后立即验证编码，确保码的完整性，消除漏码或重复码的风险。
Q5
是否支持生产线数据集成？
支持。设备配备的 专有软件 可无缝对接 MES/ERP/WMS 系统，实现批次信息、日期及工艺数据的自动关联与上传。
Q6
设备的上下料方式是什么？
系统采用 全自动上下料，减少人工干预，保证生产线运行的高效与一致性。
Q7
是否提供定制化选项？
支持。ZY-PCB600 的软件可根据客户生产工艺进行个性化配置和二次开发，满足定制化需求。
